有機硅耐高溫漆標準HG/T 3362-2003代替 HG/T 3362-1987是鑫鼎言耐高溫漆小編按照HG/T 3362-2003《鋁粉有機硅烘干耐熱漆（雙組分）》原版一個字一個字打出來的，可以放心參考。更多防腐涂料及防腐涂裝執行的國家標準和行業標準下載，可以查閱鑫鼎言防腐涂料網站。
ICS 87. 040 G 51 備案號：13219-2004 HG
中華人民共和國化工行業標準
HG/T 3362-2003代替 HG/T 3362-1987
鋁粉有機硅烘干耐熱漆（雙組分）
Aluminium powder organosilicon high-temperature resistant baking paint(two-package)
2004-01-09發布 2004-05-01實施
中華人民共和國國家發展和改革委員會 發布
前言
HG/T 3362-2003
本標準是對推薦性化工行業標準HG/T 3362-1987《W61-55鋁粉有機硅烘干耐熱漆（分裝）》修訂而成。
本標準與HG/T 3362-1987相比主要變化如下：
——試驗的環境條件按GB 9278規定。
——產品檢驗分出廠檢驗和型式檢驗。
本標準的附錄A為資料性附錄。
本標準自實施之日起，同時代替HG/T 3362-1987。
鋁粉有機硅烘干耐熱漆（雙組分）
HG/T 3362-2003
1 范圍
本標準規定了鋁粉有機硅烘干耐熱漆（雙組分）的要求、試驗方法、檢驗規則及標志、包裝、貯存等。
本標準適用于由清漆和鋁粉組成，清漆是聚酯改性有機硅樹脂的甲苯溶液．同時清漆與鋁粉漿以
10 s l均勻混合的鋁粉有機硅烘干耐熱漆（雙組分）。該漆可以在150℃烘干，能耐500℃高溫。主要用于涂覆高溫設備的鋼鐵零件，如發動機外殼、煙囪、排氣管、烘箱、火爐等。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件。其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡足不注日期的引用文件，其最新版本適用于本標準。
GB/T 1250極限數值的表示方法和判定方法
GB/T 1720 漆膜附著力測定法
GB/T 1723- 1993涂料黏度測定法
GB/T 1725-1979 (1989) 涂料固體含量測定法
GB/T 1727 漆膜一般制備法
GB/T 1728-1979(1989) 漆膜、膩子膜干燥時間測定法
GB/T 1731 漆膜柔韌性測定法
GB/T 1732漆膜耐沖擊測寵法
GB/T 1733-1993 漆膜耐水性測定法
GB/T 1734-1993 漆膜耐汽油性測定法
GB/T 1735 漆膜耐熱性測定法
GB 3186 涂料產品的取樣(neq IS0 1512 t 1974)
GB/T 6743 色漆和清漆用漆基酸值的測定法(eqv IS0 3682；1983)
GB 9278涂料試樣狀態調節和試驗的溫濕度(eqv IS0 3270：1984)
GB/T 9750涂料產品包裝標志
GB/T 13491 涂料產品包裝通則
HG/T 2458 1993涂料產品檢驗、運輸和貯存通則
3要求
產品應符合表1的技術要求。
HG/T 3362-2003

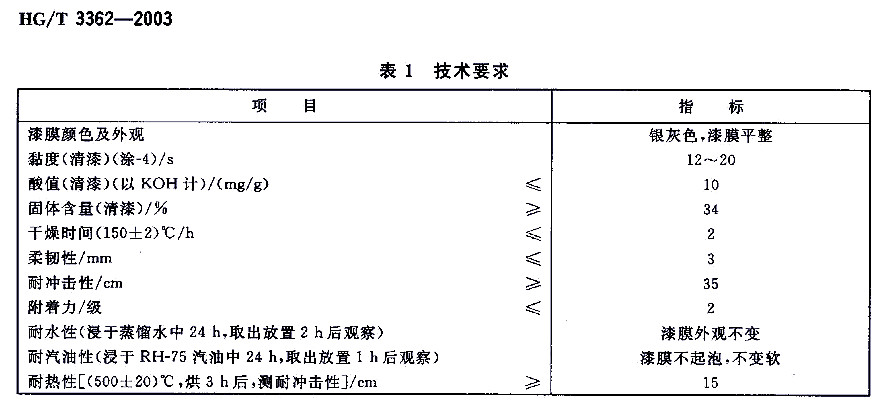

表l 技術要求
|
項 目
|
指 標
|
|
漆膜顏色及外觀
|
銀灰色，漆膜平整
|
|
黏度(清漆)(涂-4)/s
|
12—20
|
|
酸值(清滾)(以KOH計)/(mg/g) ≤
|
10
|
|
固體臺量(清漆)/% ≥
|
34
|
|
干燥時間(150士2)℃/h ≤
|
2
|
|
柔韌性/mm ≤
|
3
|
|
耐沖擊性/cm ≥
|
35
|
|
附著力/級 ≤
|
2
|
|
耐水性(浸于蒸餾水中24 h，取出放置2h后觀察)
|
漆膜外觀不變
|
|
耐汽油性(浸于RH-75汽油中24 h，取出放置th后觀察)
|
漆膜不起泡，不變軟
|
|
耐熱性[(500士20)℃，烘3h后，測耐沖擊性]/cm ≥
|
15
|
4試驗方法
4.1取樣
按GB 3186規定進行。
4.2試驗的一般條件
4.2.1試驗環境
試樣的狀態調節和試驗的溫濕度應符合GB 9278的規定。
4.2.2漆膜制備
按GB/T 1727規定進行。
4.2.3漆膜厚度
商定。
4.3漆膜顏色及外觀
目視觀察。
4.4黏度
按GB/T 1723-1993中乙法規定進行。
4.5酸值
按GB/T 6743規定進行。稱樣量為1 9～3 9。
酸值以氫氧化鉀(KOH)的質量分數w．計，數值以毫克每克( mg/g)表示，按式(1)計算：
式中：
Va-李白試驗所消耗氖氧化鉀標準滴定溶液體積的數值，蓽位為毫升(ml，)；
Vl -測定試樣所消耗氫氧化鉀標準滴定溶液體積的數值，單位為毫升(mL)；
c-氫氧化鉀標準滴定溶液濃度的準確數值，單位為摩爾每升(mol/L)；
優——試樣質量的數值，單位為克(g)；
M-氫氧化鉀的摩爾質量的數值，單位為克每摩爾(g/mol) (M=56. 109)。
4.6固體含量
按GB/T 1725----1979(1989)中甲法規定進行。烘烤溫度按有機硅漆類。
4.7干燥時間
按GB/T 1728-1979(1989)中實干甲法規定進行。
4.8柔韌性
按GB/T 1731規定進行。
4.9耐沖擊性
按GB/T 1732規定進行。
4. 10附著力
按GB/T 1720規定進行．
4.1 1耐水性
按GB/T 1733-1993中甲法規定進行。底材為鋁板(規格尺寸：50 mm×120 mm×1 mm～2 mm)。
4. 12耐汽油性
按GB/T 1734-1993中甲法規定進行。底材為經噴砂處理的薄鋼板(厚0.8 mm'1.2 mm)。試驗用汽油為RH-75航空汽油（符合GB 1787的要求）。
4. 13耐熱性
按GB/T 1735和GB/T 1732規定進行。
S檢驗規則
5.1檢驗分類
5.1.1 產品檢驗分出廠檢驗和型式檢驗。
5.1.2出廠檢驗項目包括漆膜顏色及外觀、黏度、酸值、周體含量、干燥時間、柔韌性、耐沖擊性、附著力。
5.1.3型式檢驗項目包括本標準所列的全部技術要求。
5.1.3.1 在正常生產情況下，每半年至少進行一次趔式檢驗。
5.1.3.2在HG/T 2458-1993中3.2規定的其他情況下亦應進行型式檢驗。
5.2檢驗結果的判定
5.2.1 單項檢驗結果的判定按GB/T 1250修約值比較法進行。
5.2.2產品檢驗結果的判定按HG/T 2458-1993中3.5艦定進行。
6標志、包裝、貯存
6.1標志
按GB/T 9700規定執行。
6.2包裝
按GB/T 13491中一級包裝要求的規定執行。
6.3貯存
產品貯存時應保證通風，干燥，防止日光直接照射，并隔離火源，遠離熱源，夏季溫度過高時應設法
降溫。自生產之日起，有效貯存期為一年，超過貯存期，可按本標準規定的項目進行檢驗，如果合格仍可使用。
附錄A
（資料性附錄）
施工參考
A．1工時，用二甲苯作稀釋劑，調整黏度至符合施工要求。
A．2待涂物表面，必須經過噴砂處理，去除鐵銹、污物，并在噴砂后24 h內涂覆，以免被涂物表面生銹。
影響附著力和耐性。
A．3噴涂、刷涂均可，噴涂比較均勻，一般以噴涂或刷涂二道為宜。
有機硅耐高溫漆標準HG/T 3362-2003代替 HG/T 3362-1987下載
|
|
|
|
H61-83航空用各色環氧有機硅耐熱底漆規范標準GJB 1592-93
|
|
H61-83航空用各色環氧有機硅耐熱底漆規范標準GJB 1592-93 GJB 中華人民共和國國家軍用標準 FL8010 GJB 1592-93 H61-83航空用各色環氧有機硅耐熱底漆規范 H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，sp
|
|
時間：2018/2/2
|
|
|
|
|
HG/T4341-2012金屬表面用熱反射隔熱涂料標準
|
|
HG/T 4341-2012金屬表面用熱反射隔熱涂料標準 ICS 87.040 G51 備案號：37876-2013 HG 中華人民共和國化工行業標準 HG/T4341-2012 金屬表面用熱反射隔熱涂料heat reflection coatings for metal surfaces 2012-11-07發布 2013-03-01實施 中華人民共和國工業和信息化部發布 本標準規定了金屬表面用
|
|
時間：2018/1/23
|
|
|
|
|
|
HG/T 3375-2003有機硅烘干絕緣漆標準
|
|
HG/T 3375-2003有機硅烘干絕緣漆標準 ICS87.040 G51 備案號：13224-2004 HG 中華人民共和國化工行業標準 HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發布，2004-
|
|
時間：2018/2/2
|
|
|
|
|
有機硅丙烯酸漆JT/T 695-2007混凝土橋梁結構表面涂層防腐配套體系
|
|
有機硅丙烯酸漆JT/T 695-2007混凝土橋梁結構表面涂層防腐配套體系。公路混凝土橋梁結構表面防腐涂裝時有機硅丙烯酸漆通常與環氧封閉漆和環氧樹脂漆配套使用。有機硅丙烯酸漆漆膜堅韌，耐磨，耐沖擊；硬度比單組份油漆高很多，可達2H以上；漆膜光亮、飽滿，鮮映性好；保光保色，戶外使用，不失光不變色，不粉化；優異的耐腐蝕性能，耐酸、耐酸雨、酸液飛濺、酸性氣體腐蝕、耐溶劑，耐汽油、酒精、原油、耐潮濕、耐海
|
|
時間：2017/12/22
|
|
|
|
|
鍋爐及輔助設備耐高溫涂料標準HG/T4565-2013
|
|
HG/T4565-2013鍋爐及輔助設備耐高溫涂料 備案號：41889-2013 中華人民共和國化工行業標準 HG/T4565-2013 鍋爐及輔助設備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發布 2014-03-01實施 中華人民共和國工業和信息化部 發布 本標
|
|
時間：2018/1/5
|
|
|
|
